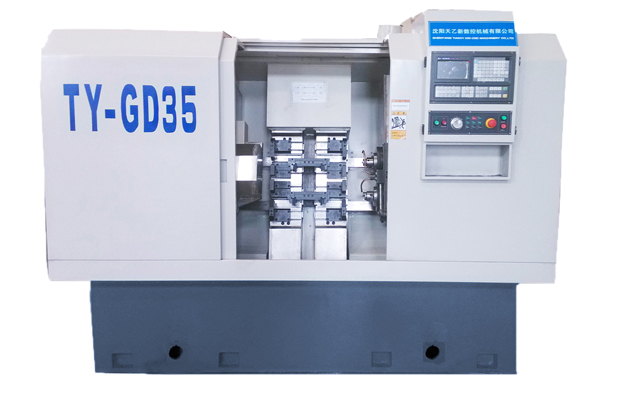

機床簡介

　　 TY-GD35型數控刮（锪）打鉆中心孔機床是在TY-ZTX5060-2型數控銑端面鉆中心孔機床上改進設計后而開發的高精度、高效率產品。
        該產品延用原銑打機布局結構，保留左右銑、鉆動力主軸箱的功能（X、Y坐標軸），取消床身中央的工件夾具進給功能（Z坐標軸），對應四個主軸重新設計，液壓自定心夾具可一次裝夾兩個工件，同時完成刮打工藝要求，效率翻一番，加工精度高且穩定。

機床特點

　　TY-GD35型數控刮打機是在TY-ZTX5060-2型三坐標銑打機上改制而成，改動點有：

　　1、取消原銑打機Z坐標軸運動，在原Z軸坐標滑板上再增加兩個液壓自定心夾具。變成四個液壓自定心夾具，可同時夾持兩個工件進行刮削加工。

　　2、左、右共四個主軸分別裝上刮刀，同時完成兩個工件的刮削。

　　該機床除具有原數控銑打機的全部特點外，最大的特點是：生產效率高，一臺產量頂2.5臺，可獲得極高的技術經濟效益。

技術參數


項目型號	單位	TY-GD35型
加工直徑范圍	mm	21-35
加工長度范圍	mm	350-600
左右主軸轉速范圍	r/min	250-1200
主電機功率	kw	5.5+5.5
主軸數		2+2
左、右主軸行程（X、Y）	mm	160
X、Y軸伺服電機扭矩	N.M	15
工件自定心夾具		2+2
復合刮刀最大直徑	mm	45
冷卻泵	L/min	25L  4m
數控系統		廣數
機床凈重	kg	6500
機床外型（長×寬×高）	mm	1860×1650×1900

因技術進步，以上參數如有變化，恕不另行通知
