一.  機床簡介

       本機床系立式平面磨床，以砂輪端面進行磨削，是一種高效率的大型平面磨加工機床。主要用來磨削毛坯及一些精密的大型零件，其表面粗糙度可達到Ra0.8以內。此機床采用龍門框架結構，保證砂輪在磨削過程加工更平穩，系統剛性相比其它結構平磨性能更突出，并具有功率大，磨削效率高，全封閉的內外防護和配有主軸砂輪內外大流量冷卻系統等特點。此機床是我公司專為石英加工行業開發的大規格三軸聯動立式矩型臺龍門平面磨床。用來磨削脆性材料（如半導體石英制品和硅等）的平面。

       該機床主要由床身，工作臺，橫梁，磁盤，Z軸體，磨頭，電控裝置，集中潤滑，冷卻，照明，安全防護等部件和輔助裝置構成；機床配置數控系統，各軸配伺服電機驅動。

          二.  機床特點

1. 整機采用龍門框架式結構，兩立柱直接固定在整體床身上，因立柱與橫梁為一體結構，機床剛性及精度高；

2. 機床主要部分均采用鑄鐵材料，經過人工時效處理后進行加工，精度穩定性，保持性高；

3. X,Y,Z(3坐標軸)均采用精密級預付荷線性導軌付和滾珠絲杠付傳動，剛性好，運動平穩，精度高；

4. 機床采用整體床身（床身為整體的回水槽）及整體外防護，冷卻液不滲漏，無環境污染，各坐標軸內防護嚴密，保證導軌付及絲杠付在無塵，無屑，無污染下工作，延長機床使用壽命；

5. 操作面板(CRT控制箱)在機床前方可旋轉，工人操作方便；

6. 冷卻系統配有大流量水泵及冷卻液斷流檢測報警功能，采用流量繼電器在水泵出水口處管式連接，流量繼電器檢測范圍可調，準確靈敏操作方便，當冷卻液流量不足設定值時，開關報警機床停止運動，避免因冷卻不夠造成工件尺寸不穩。

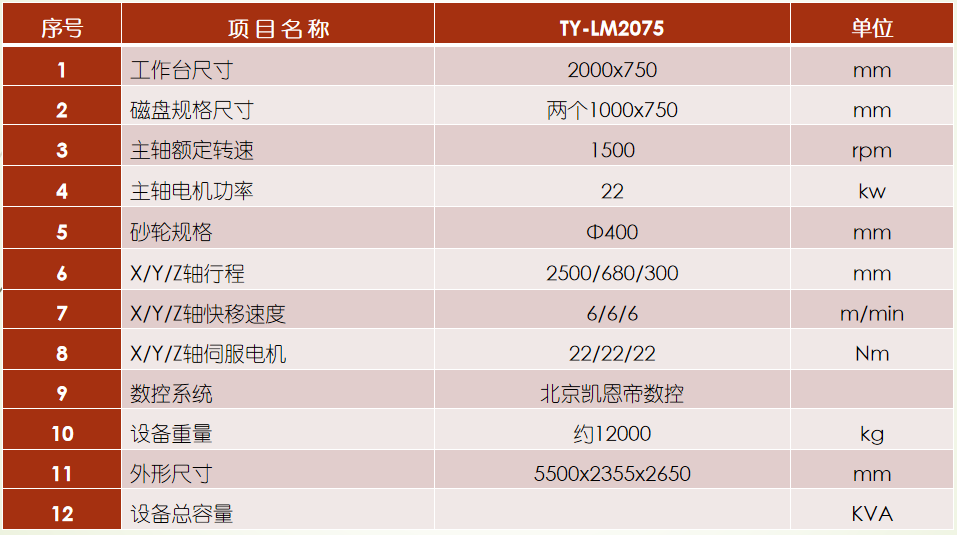

         三.  機床主要技術參數
